水中溶解氧传感器的工作原理

发布日期:2022-12-09
  1. 溶解氧传感器IDM-EC115是基于物理学中特定物质对激发荧光的猝熄原理设计制作而成。发光二极管(LED)发出的蓝光照射在荧光帽内表面的荧光物质上,内表面的荧光物质受到激发,发出红光,通过检测红光与蓝光之间的相位差,并与内部标定值比对,从而计算出氧分子的浓度,经过温度自动补偿输出最终值。空气中的分子态氧溶解在水中称为溶解氧,用每升水里氧气的毫克数表示。水中溶解氧的多少是衡量水体自净能力的一个指标。,阴极采用惰性金属金,阳极采用金属铅,氧气以扩散的方式通过氟树脂膜参与氧化还原反应,构成一种氧铅蓄电池,然后由内部电阻将氧化还原反应产生的电流转化成电压输出。产生的电流与溶解氧的浓度成正比,严格地来说是与氧分压成正比(溶解氧含量越高,透过氟树脂膜参与反应的氧分子越多),是环境监测、水质检测的理想传感器之一。

  2.

    特点:

    1、使用寿命长

    2、几乎不受CO2影响

    3、传感器工作无需外接电源

    4、无需预热

  3.

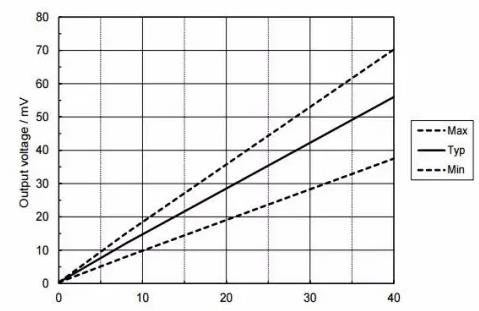

    灵敏度特性(25˚C水中):

    下图所示为典型的溶解氧灵敏度特性曲线 。

    横坐标表示水中溶解氧的浓度(ppm) 。

    纵坐标表示传感器输出电压(mV)。

    溶解氧传感器的工作原理
  4.

    温度特性(典型):

    纵坐标表示传感器输出电压(mV)。

    溶解氧传感器的工作原理
  5.

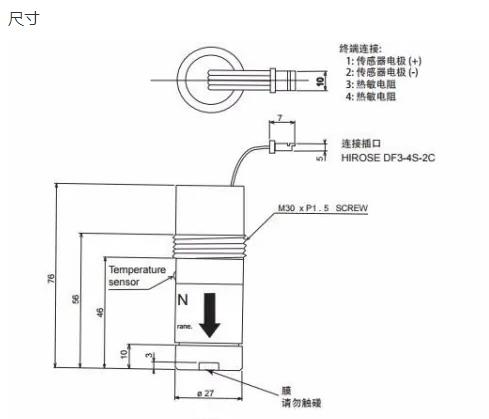

    尺寸

    溶解氧传感器的工作原理
  6.

    规格

    技术参数

    产品名称

    在线溶解氧传感器

    产品型号



    测量原理

    原电池

    量程范围

    0~20mg/L

    分辨率

    0.01mg/L

    精度

    溶解氧:±3%

    稳定性

    ±0.1%FS/周

    工作条件

    温度:0~45℃;压力<0.1MPa

    供电

    12VDC~24VDC ±10%

    信号输出

    RS-485(Modbus/RTU)

    安装方式

    浸入式安装,3/4' NPT螺纹

    功耗

    <0.5W

    防护等级

    IP68
