工地扬尘在线监测系统解决方案

工地扬尘在线监测系统解决方案

在线监测系统集成了 物联网、大数据和云计算技术、通过光散射在线监测仪、扬尘参数和采集传输等设备,实现了实时、远程、自动监控颗粒物 浓度;数据通过采用3G/4G网络传输,可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种统计和高浓度报警功能。系统整体结构采用3m高的立杆架起,颗粒物采样口高度设在距地面 2.0m~4.0m 之间,采样管垂直设置,采样口到在 线监测仪管道长度不大于 2.5m。除颗粒物监测以外,可根据用户需求增配气象五参、噪声的参数,模块化安装组合。

内容详情
行业背景

  近几年,我国环境污染日益严重,其中,建筑工地也是环境污染源之一,为了防止施工所带来的的扬尘影响到周边居民的生活质量,造成居民与工地的矛盾冲突,一套行之有效的智能化管理措施则成为了解决问题的重要手段。

  扬尘在线监测系统

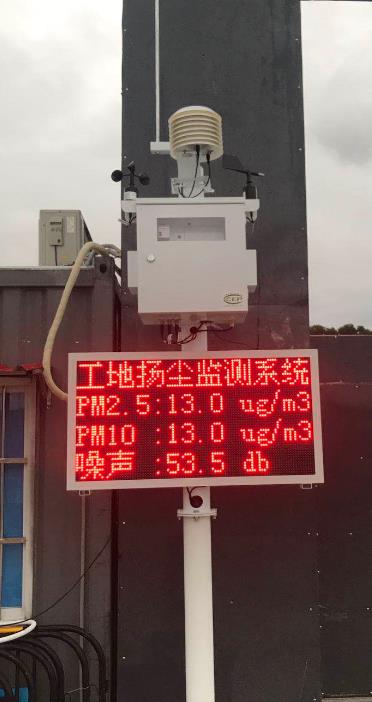

在线监测系统集成了 物联网、大数据和云计算技术、通过光散射在线监测仪、扬尘参数和采集传输等设备,实现了实时、远程、自动监控颗粒物 浓度;数据通过采用3G/4G网络传输,可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种统计和高浓度报警功能。系统整体结构采用3m高的立杆架起,颗粒物采样口高度设在距地面 2.0m~4.0m 之间,采样管垂直设置,采样口到在 线监测仪管道长度不大于 2.5m。除颗粒物监测以外,可根据用户需求增配气象五参、噪声的参数,模块化安装组合。



  主要性能

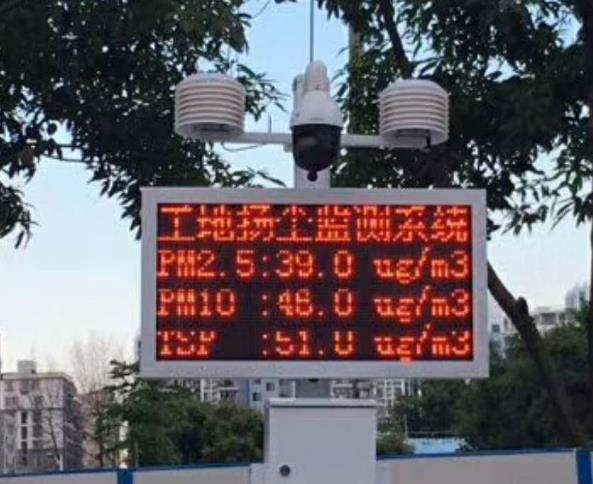

  扬尘在线监测系统由颗粒物浓度传感器作为主要的扬尘状态监测手段,对市区道路的扬尘颗粒物浓度进行信息采集,每套系统可监测并显示PM10、PM2.5、TSP等关键信息,并结合视频在线监控系统,实现数据视频叠加显示。扬尘在线监测系统具备自动校零功能,配备自动化信息采集模块,通过高性能嵌入式系统对传感器进行24小时信息采集, 并通过4G无线网络将数据上传至服务器,实现在线实时监测。

  基本参数

  产品特点

  集成度高,方案灵活:系统可集成扬尘(PM2.5/PM10、TSP),温湿度,噪声,气象等要素;数据集采集、传输、发布显示于一体。通过集成高,灵活的方案,模块化部署,可以全方位满足不同场合使用需求。

  无工具拆卸,方便点位迁移与设备维护;多媒体显示:可配单色,双色,三色,全彩,可对显示界面进行定制, 附加显示时间日期等信息。

  LED 无线信息发布平台:操作专业简捷、管理方便,传输稳定,可靠性高;可以传输文字等节目信息,不受距离 限制,应用广泛;终端掉线上线后可以实现续传,节省流量。

  百叶箱设计:适用于各种气象条件,保证空气流通无死角,内外无温差;可扩展的功能:提供其它气体传感器选 择,提供不同规格的显示屏接口,预留了可扩展气体监测显示的接口。

  可根据需求内置GPS定位模块,采用全球定位系统,实时跟踪设备,内置实时时钟,具有北斗自动校时功能。

  特色功能

  现场端物联感知

  智能感知层实现多维一体化,可集成颗粒物原位测量装置、有害气体实时监测装置等。

  加热除湿装置

  为避免检测结果受环境湿度的影响,设备配备了加热除湿装置,采样的气体经设备内部温湿度传 感器监测后,如超过预设阈值,自动对采样气体进行加热除湿、干燥,消除了被检测气体湿度对 检测结果的影响。

  颗粒物原位测量装置

  本设备主要实现对扬尘PM2.5、PM10、TSP三通道同时实时监测。 本设备采用光散射原理测量颗粒浓度,较之传统的β射线,微量震荡天平法法测量粉尘浓度,具 有适用性广、测量速度快、运维方便、可在线实时测量等优点。

  GPS定位系统

  设备内置GPS定位模块,采用全球定位系统,实时记录设备所处位置信息,并将实时的位置信息 上传至服务器,用户也可登陆我司云平台,在GIS实时地图上查看到设备所处位置的标示点。

  LED触 摸屏

  配置7寸LCD触摸屏,用于现场数据查看,相关参数设置,人机交互体验度好,可以直观查看相关 参数曲线分析图

  天气预报 同步功能

  可获取设备安装点区域实时天气预报同步到LED屏幕上显示 ,在向游客展示实时监测数据信息时, 同步展示天气预报。

  断点续传

  为预防设备出现断网现象,从而导致监测数据丢失,我司特开发了断点续传功能,当设备监测到 网络中断时,自动将监测数据保存至本地,待检测到设备恢复网络后,自动将断线的这段时间里 所监测到的数据上传至服务器保存。

  超标报警

  设备可设置报警阈值,支持远程设定,将PM10超标阈值设为150μg/m³,15分钟内平均浓度超 过该数值,设备自动报警并上传至 监管平台,通过PC端平台或移动微信端提醒监管人员,如设 备端配备报警器,可自动联动报警器进行声光报警,或联动现场喷淋降尘设施进行降尘处理。

  视频数据 叠加功能

  为了将扬尘监测系统与视频监控系统进一步强强联合,加强对监测现场环境的有效监督,我司通 过软件技术手段,将前端监测的污染源监测数据与现场监控视频录像叠加显示,是管理人员查看 现场视频录像时更加直观连接现场空气质量,加强管控效果。

  传输网络

  设备支持3G/4G、RJ45以太网接口、RS485、RS232等通讯方式把采集到的数据传输到奥斯恩云平台、保存、分析、统 计展示、预警处理。
