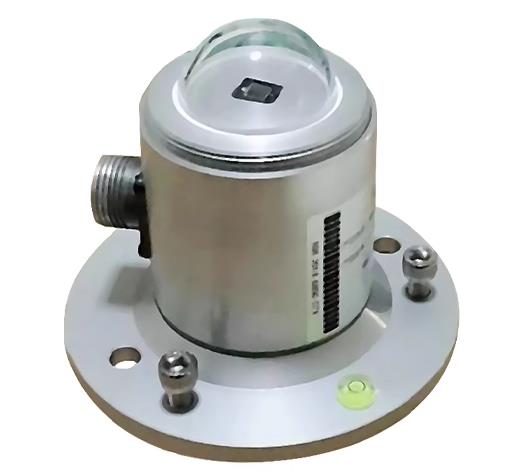

太阳辐射传感器（总辐射传感器）

该表用来测量光谱范围为0.3-3μm的太阳总辐射，如感应面向下可测量反射辐射，如加遮光环可测量散射辐射。因此，它可***应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门做太阳辐射能量的测量。



太阳辐射传感器结构及原理：



　　该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。　



太阳辐射传感器技术参数：　



灵敏度：7～14mv／kw.m-2



响应时间：<30秒(99％)



年稳定度:不大于±2%



余弦响应：不大于±7％(太阳高度10°时)



温度系数：不大于±2％(-25℃～＋40℃)



光谱范围:0.3～3.2μm



非线性：±2％



重量：2.5kg



信号输出：0～20mv 　　



太阳辐射传感器使用安装与维护：



　　1．总辐射表是气象台站进行辐射观测最常用的仪器，首先要考虑的是安装场地的条件，要使玻璃半球罩上半部没有障碍物遮挡，使整个半球的辐射都来自于天空，要障碍物不遮挡直接太阳辐射，因此在仪器的正东和正西方应当有较好的观测条件。

　　2．将辐射表水平安装在观测平台上，使表输出插头朝北，调好水平并固定，再把总表输出线与记录仪连接。

　　3．下雨及冰雹时应停止观测，扣上保护盖。为***数据准确，观测人员应定期擦拭玻璃罩上尘土，如发现干燥剂硅胶粒变色应及时更换。
