太阳总辐射变送器工作原理

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

发布日期:2023-03-01

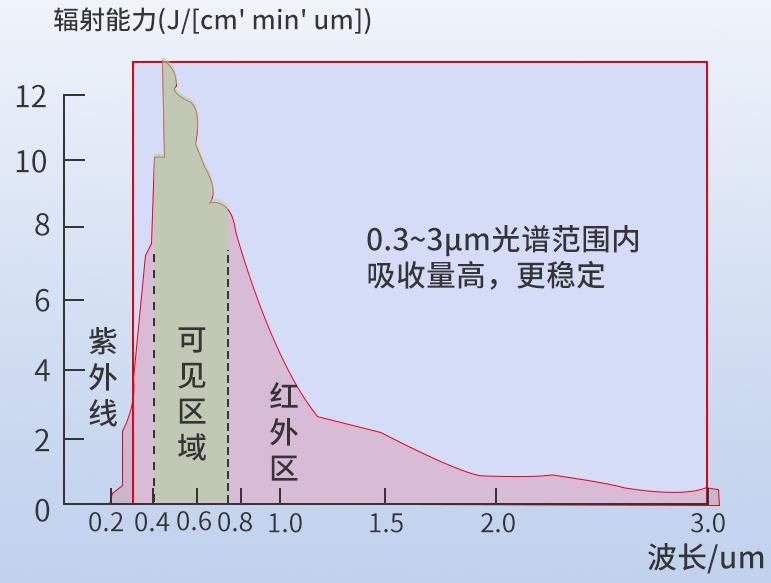

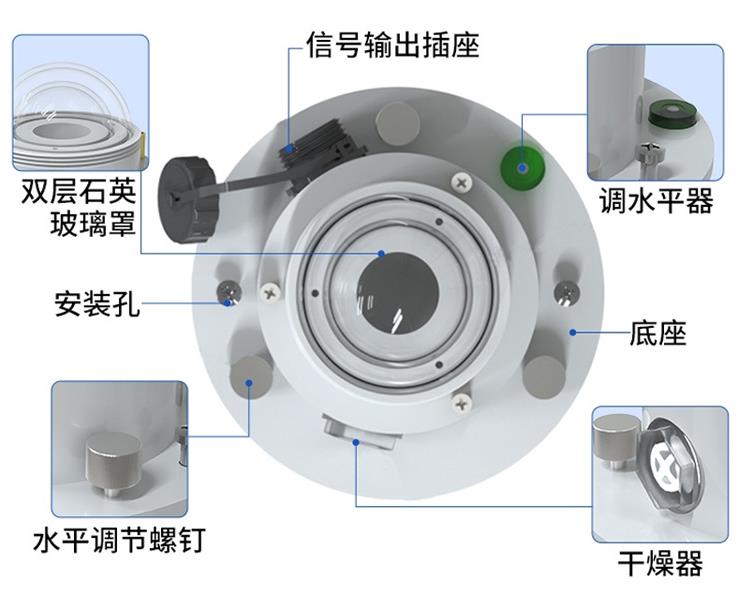

太阳总辐射变送器采用热电原理,可用来测量光谱范围在0.3~3μm的太阳辐射。感应元件采用绕线电镀式热电堆,感应面为吸收率高的黑色图层。利用辐射的热效应,吸收太阳辐射并转化为温差电动势。并具有温度补偿功能,能够较为精准的测量太阳辐射量。感应面上方采用双层玻璃罩,不但能够减弱空气对流对设备的影响,而且能够阻断外罩本身的辐射。并且加防辐射罩可以测量散射辐射。

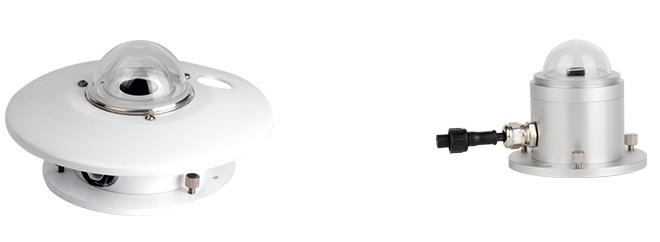

太阳辐射表是一种应用于太阳辐射观测的短波总辐射传感器。它符合最新的ISO 和 WMO 标准的“一级”表技术指标,测量的准确性与KIPP&ZONE的二级标准辐射表相一致。 是用来测量从180°视场(也称“球面”太阳辐射),以W/m2为单位,入射在一个区域表面的太阳辐射通量。FSP10采取完全无源工作方式,利用一个热电偶传感器生成一个与辐射通量成正比的输出电压。由于使用了两个球型玻璃罩,减少了测量误差; 特别是热偏差,所以传感器具有很高的测量精度。

紫外辐射传感器是一款测量大气中的太阳紫外辐射(UVAB/UVA/UVB波长范围)的仪器。该仪器与数据采集器配合使用可直接测得公众所关心的信息:UV指数、UV红斑测量、UV对人体影响及UV特殊的生物学和化学效应。技术指标UVA紫外线测量波段:UVA紫外线光谱范围:波长220~370nm,峰值355nm余弦响应: ≤10%(光照角度10°)紫外线UVA测量量程:0~2mW/cm2;

工作原理:

1.完美的余弦特性

总辐射传感器是用来测量具有180°视角区域的太阳辐射量。 太阳短波辐射光谱大约从300 nm跨越到 2800 nm。 所以总辐射传感器应当覆盖这个光谱范围,并且光谱灵敏度应当尽可能一致。是大大地降低了仪器的零偏差。因此在太阳高度角较小的时候也能准确的测量太阳辐射。

   对于辐射量测量来说根据定义入射辐射响应随入射角度的余弦而变化;也就是说当太阳光辐射垂直(与表面正交, 太阳在天顶位置, 入射角度为0 °)照在传感器上时产生满刻度响应,当太阳光在水平面(入射角为90°,与天顶位置成90°角 )时响应为零, 当入射角为60°时的响应为满刻度的一半。从定义来看,总辐射传感器的“余弦响应”也可以称呼为“方向性响应”,有近乎理想的余弦特性。

2. 快速响应:总辐射传感器通过使用新型热电感应器件,大大降低了仪器的响应时间,非常适合于光伏行业的太阳辐射监测

3.B 类零点偏移

  总辐射传感器通过优化设计的热路,减小了仪器自身温度变化对灵敏度的影响,提高了测量精度。采用完全无源的工作方式,利用一个热电偶传感器生成一个与辐射量成正比的小的输出电压。它只能和一个合适的测量系统结合起来使用。若总辐射表的灵敏度为k,单位为辐射表输出的电压信号强度为U,则传感器接收到的太阳总辐射为:=U/k

4.温度响应

总辐射传感器通过独立的温度补偿单元,降低了仪器对温度的依赖性,使传感器能够在较宽的温度范围内获得准确的测量数据。

  产品特点

  (1)光电效应测量元件

  (2)特殊工艺镀膜滤光片、余弦响应度高

  (3)长期稳定运行、准确测量

  (4)适用于各种恶劣环境

  (5)用方便、免维护

  (6)简易型紫外辐射表体积小、价便宜
