温湿度金属螺纹管道变送器使用原理

温湿度金属螺纹管道变送器使用原理

结合此前酒窖监测场景，此类变送器专为管道环境设计，核心原理是通过‌传感器探针‌与‌信号变送模块‌协同工作：

工作原理

管道温湿度变送器的工作原理是利用传感器采集管道内部的温度和湿度信号，并将其转换为电信号。然后，电信号通过变送器的信号处理电路进行放大、滤波和转换，最终输出标准的模拟信号或数字信号。这些信号可以被传输到控制系统或数据采集系统中，用于实时监测和控制管道内部的环境参数。

一、结构原理

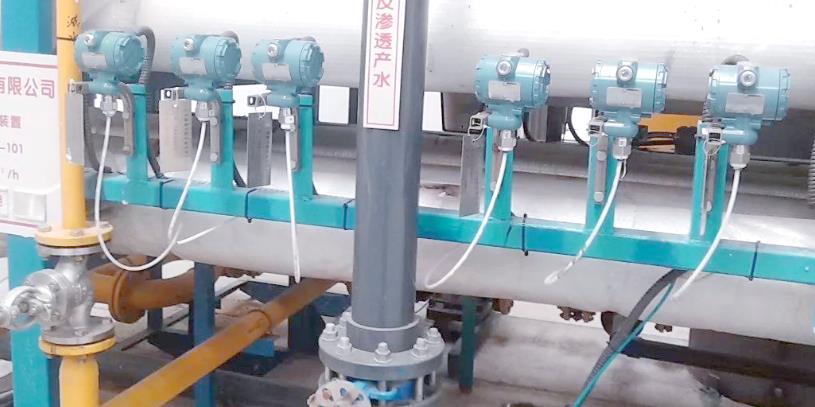

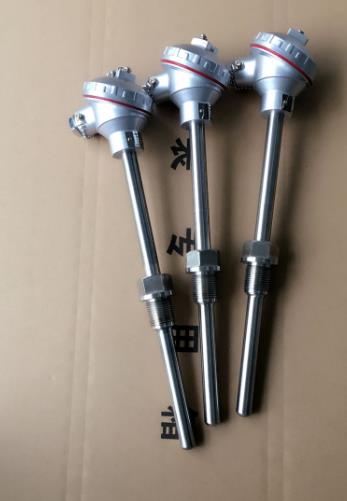

1. ‌探针端（管道内嵌部分）‌

   • ‌温湿度传感单元‌：
     • ‌温度‌：铂电阻PT100（不锈钢封装），通过电阻值变化检测温度（-40℃~120℃）。
     • ‌湿度‌：电容式高分子薄膜（如Honeywell HIH系列），通过介电常数变化测量湿度（0-100%RH）。
   • ‌螺纹密封‌：304不锈钢螺纹（G1/2或NPT1/4标准），旋入管道预留接口，确保气密性（IP68防护）。

2. ‌变送模块（管道外置部分）‌

   • ‌信号处理‌：
     • 传感器原始信号（电阻/电容）→ 高精度ADC转换 → 微控制器线性化校准（补偿温漂）。
     • 输出标准工业信号：4-20mA（模拟量）或RS485（数字量，支持Modbus协议）。
   • ‌供电设计‌：12-24V DC宽电压输入，功耗≤0.5W。

二、工作流程

1. ‌数据采集‌：探针直接接触管道内气体/液体，实时获取温湿度原始数据。
2. ‌信号转换‌：变送器将模拟信号数字化，通过算法消除管道振动/介质扰动干扰。
3. ‌输出传输‌：
   • ‌4-20mA输出‌：抗干扰强，适合远距离传输（最远1km）。
   • ‌RS485输出‌：支持多点组网（最多32台并联），接入PLC/DCS系统。

三、酒窖管道场景应用要点

1. ‌安装规范‌：
   • 螺纹旋入深度≥15mm，避免探针接触管壁（防止导热误差）。
   • 倾斜安装（探头向下15°），防止冷凝水积聚（参考ISO 2186标准）。
2. ‌校准维护‌：
   • 每半年进行干湿点校准（如饱和盐溶液法），湿度误差±1.5%RH。
   • 高温环境（>80℃）需加装散热套管。

四、典型型号参数（以E+E EE210为例）

表格

‌优势‌：金属螺纹结构耐高压（≤10Bar），适用于酒类发酵罐、输送管道等复杂工况，避免传统粘贴式传感器脱落问题。
