无线通信技术灌溉控制系统的应用

灌溉控制系统正经历一场从"人管水"到"数据管水"的底层变革。过去农田浇水靠经验、靠定时器，是典型的‌开环控制‌；而无线通信技术把土壤墒情、气象、作物需水模型和阀门执行串成一条闭环，让系统持续追问"土壤到底缺不缺水""作物现在能吸收多少水"，从而实现按需供水。无线通信正是这套系统的"神经网络"——它决定了系统能覆盖多大地块、续航多久、响应多快，也直接决定了能否在没有电网、没有网线的偏远农田里落地。

一、为什么灌溉控制必须走向无线

传统灌溉控制系统面临三个绕不开的现实约束：

• ‌部署环境恶劣‌：农田地广点散、地形复杂、四季气候差异大，有线网络铺设成本高，线路还容易被农机和自然灾害破坏。
• ‌无线方案信号覆盖难‌：普通无线网络在偏远农田经常出现设备离线、数据延迟、中断的情况。
• ‌终端品类繁多‌：土壤湿度传感器、田间气象站、高清监测摄像头协议各不相同，数据格式难统一，联网整合难度高。

无线通信技术的价值，正是在于‌免布线、部署快、可自组网、低成本‌，让灌溉控制从"能用"变成"好用"，也让丘陵、山地、无电网覆盖的地块第一次具备了精准灌溉的可能。

二、主流无线通信技术选型对比

不同无线技术在信号穿透力、数据量级、功耗和成本上差异极大，选型的本质是根据"信号障碍物密度、数据量级、供电条件、频谱纯净度、长期维护成本"五个维度做权重计算。

表格

‌关键选型逻辑‌：

• ‌大田作物区‌：优先 ‌LoRa + 太阳能供电‌，兼顾覆盖与能耗。LoRa采用扩频调制，对植被和障碍物有一定绕射能力，一个网关覆盖半径约3-5公里，还能通过多网关组网扩大范围。
• ‌多层立体种植/植物工厂‌：有线RS485总线配合ZigBee子网反而比纯无线更稳定。
• ‌高标准农田、有运营商连续覆盖区域‌：可用 ‌5G+物联网卡‌方案，依托基站实现AI分析和预防性管护。

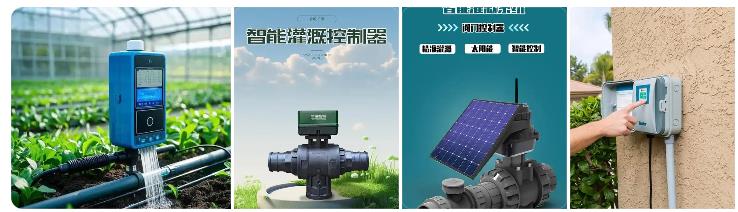

下图为典型智能灌溉控制器形态，通常集成传感器接入、无线通信和阀门驱动三类接口。

三、系统四层架构

无线灌溉控制系统采用物联网经典四层架构，各层分工明确又协同联动：

1. ‌感知层（数据采集）‌

   • 土壤温湿度、土壤EC肥力、空气温湿度、光照、雨量、液位等传感器；
   • 深层墒情探头通常埋设在‌根区下沿约3厘米‌处，因为根尖吸水活跃区在根系外围而非主干附近，这样才能捕捉真正的吸水边界层；
   • 同时采集灌溉水泵、电磁阀、水肥一体机、阀门状态等设备运行数据。

2. ‌网络传输层（通信链路）‌

   • 采用 LoRa、NB-IoT、4G/5G、WiFi、以太网‌多通信方式融合‌；
   • 小型单体温室用 WiFi/4G 免布线即可；大型连栋温室、产业园区用 ‌LoRa组网+以太网‌，传输稳定、覆盖范围广；
   • 支持断网本地缓存（约72小时），网络恢复后自动补传，实现零数据丢失。

3. ‌平台应用层（智能管控核心）‌

   • 云端物联网平台承担数据分析、智能判断、设备联动、策略执行、数据存储；
   • 内置"作物水分亏缺指数"等决策变量，综合当日蒸散量、前3日累计降雨量和作物生育期敏感系数动态调整灌溉间隔；
   • 例如玉米拔节期敏感系数1.2，成熟期降至0.6，系统会在抽雄期主动缩短灌溉间隔、灌浆后期延长周期防贪青晚熟；
   • 针对水质差的地区，进水口压差超过0.05MPa时自动切换冲洗模式，利用文丘里管负压吸出滤网泥沙，约90秒完成且不影响灌溉计划。

4. ‌应用层（人机交互）‌

   • 支持电脑Web后台、手机APP/小程序、现场触摸屏控制柜三端同步管控；
   • 管理人员无需亲临田间即可查看数据、远程启停设备、修改参数、切换模式。

四、核心应用场景

1. 大田精准灌溉

• ‌典型配置‌：分区部署土壤墒情传感器，边缘计算节点本地判断，执行层用脉冲宽度调制控制电磁阀，最小计量单位可精细到0.1立方米。
• ‌成效‌：山东平原冬小麦-夏玉米轮作试验中，采用该控制方式的地块水分生产效率比常规管理提高‌23%-31%‌，主要贡献来自减少棵间蒸发和深层渗漏；精准灌溉把灌溉后土壤体积含水率控制在田间持水量的70%-85%，维持根系呼吸所需氧扩散速率，从而提升穗粒数和千粒重。

2. 温室大棚生育期调优

• ‌环境解耦‌：温室探头集成介电常数与电导率双通道测量——只测湿度是不够的，高盐分基质中水分看似充足，但根系因渗透压失衡无法吸水，形成"生理干旱"，必须同步监测可溶性盐总量。
• ‌蒸腾补偿‌：每5分钟采集一次光照量子通量密度并换算蒸腾速率，同时纳入约20分钟的"滞后修正因子"，让供水节奏与根系实际吸收节奏匹配，避免基质水分忽高忽低。
• ‌执行细节‌：采用脉冲式步进电机驱动球阀，每步转动0.9度，配合内置压力补偿器，保证每条滴灌支管末端压力差不超过3%，大面积温室首端末端灌水均匀度也能保持较高水平。

3. 高标准农田规模化管护

• 在田间出水口布设支持物联网卡的智能灌溉控制终端，支持刷卡、扫码两种简便启动方式，手机端可移动管理机井、查看灌溉情况；
• 平台完整记录每笔用水订单、设备监测数据、维修台账，用运营收益专项养护设备，破解农田设施"有人建、无人管"的治理痛点。

4. 果园、茶园与市政绿化

• 果园按分区独立控制，乔木采用低频深灌、草坪采用高频浅灌的差异化策略；
• 市政绿化借用LoRa自组网，实现大范围喷灌设备的远程集中调度。

五、关键技术特性

• ‌三种控制模式并存‌：阈值触发灌溉（低于下限自动开阀、达到上限自动停止）、定时/周期灌溉、手动远程干预，适配不同作物节律与特殊天气。
• ‌脉冲控制降功耗‌：通过脉冲信号控制灌溉阀门开关，灌溉时不需要持续输出信号，既保证低功耗又保证响应及时性，可实现手机APP到阀门‌2秒内开关‌，同时阀门控制器电池续航最长3年。
• ‌分区独立管控‌：大型连栋温室、多品种混种场景可划分多个灌溉区域，各区域独立配置传感器与灌溉参数，避免统一灌溉导致的长势不均。
• ‌水肥一体化联动‌：根据土壤EC值与作物需求自动调节水肥配比、施肥量与速度，浇水施肥同步完成，避免盲目施肥造成的肥料浪费和土壤板结盐碱化。
• ‌双重节能设计‌：太阳能板+锂电池双电源，连续阴雨天自动降低采样频率至每30分钟一次并关闭非关键节点通信模块，待机功耗控制在0.8瓦以内；以20亩地块为例，整套设备年耗电量约12度，远低于依赖市电的系统。
• ‌设备状态监控与告警‌：实时监测水泵、电磁阀、水肥一体机、传感器运行状态，出现故障、管路缺水、数据异常、过载漏电时，通过APP推送、短信、现场声光提示即时通知。

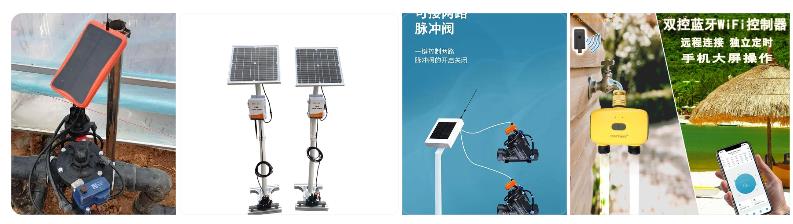

上图为无线灌溉阀门控制器典型形态，通过LoRa无线通信接收指令驱动电磁阀启停。

六、落地成效与趋势

• ‌节水增产显著‌：无线智能灌溉系统可实现‌节水30%-60%、产量提升10%-20%‌；5G+智能灌溉系统应用于高标准农田项目50余个，预计每年可节约水资源40%以上。
• ‌规模化验证充分‌：适合西北地区的无线智能灌溉系统已服务全国20余个省份300余万亩农田。
• ‌国际认可‌：2026年，中国联通联合多家单位打造的"物联网赋能智能农业灌溉"项目荣获‌WSIS电子农业类别全球最高项目奖‌，打通"云—网—边—端"一体化智能灌溉全链路，是国内机构在该峰会获得的唯一最高项目奖。
• ‌地方实践‌：2026年内蒙古乌拉特中旗玉米吨粮田建设中，数字化节水灌溉系统覆盖70万亩农田；吐鲁番葡萄高效节水项目累计推进71.18万亩，1.4万亩葡萄地安装智能土壤墒情仪，技术人员按土壤"缺水信号"用手机操控灌溉，亩均节水265立方米。

‌未来趋势‌：随着卫星物联网与低功耗广域网（LPWAN）融合，农业数据可能不再完全依赖地面基站；同时 AI 大模型正加速渗透灌溉决策层，从"阈值判断"走向"生长模型预测"，让每一次灌水更接近作物的真实需求。
