  土壤墒情监测系统TDR原理

发布日期:2022-08-09

  土壤水分监测是水资源合理利用、水资源科学管理和抗旱决策最重要的基础工作。土壤墒情实时监测系统采集旱作农牧业水分信息、农业和环境干旱信息,为政府和水管理部门提供农牧业灌溉指导,分析干旱的形成、分布和发展,为抗旱决策提供准确信息,以便做出科学决策,及时在有条件的灌区进行防水灌溉,或采取人工增雨措施补充农田,从而提高作物产量,增加农民收入。

    土壤墒情监测系统利用TDR原理,依据备发出的电磁波在不同介电系数物质中的频率变化测得各土层的湿度,通过数字温度传感器测量各个土层的温度,依次是10cm、20cm、30cm、40cm。设备轻巧、便于安装、使用方便、测量准确,由土壤湿度传感器、土壤温度传感器和太阳能供电传输装置组成。内置DTU和锂电池提供RS485输出,通过GPRS无线网络将数据传输到物联网数据平台,用电脑和手机实时查看数据,方便快捷,大大满足了多种用途的需求。

    目前,该产品广泛用于农业、林业、环保、水利、气象等行业的环境信息监测和采集,也用于节水灌溉、花卉园艺、草地牧场、土壤快速测量、植物栽培、温室控制、精准农业等,满足科研、生产、教学等相关工作的需要。

管式土壤墒情监测仪的功能及应用
       我们将能够对不同土层中土壤温度和含水量状态进行进行实时动态监测的传感器,称为管式土壤墒情监测仪。

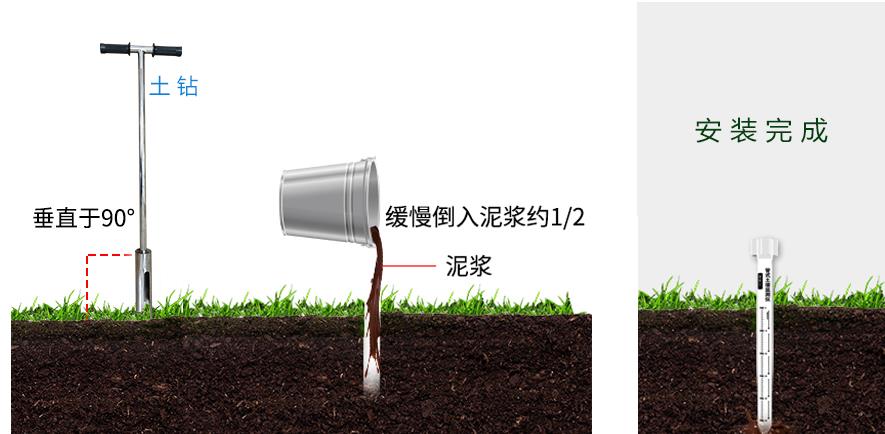

安装方式:

       首先选定的位置,用土钻以与地面垂直90°的方向打地孔,直到孔深与管式土壤墒情监测仪所标识的安装位置齐平而保证放入、取出监测仪都比较顺畅;

       第二制作泥浆,可选择土钻挖出的土壤,将其搓细并去除石子、草根等杂质,加入水,充分搅拌至粘稠状;

       第三安装,将泥浆倒入孔洞大约1/2 的位置,再将监测仪缓慢转动并下压至正确的深度,保持监测仪的安装标线位置与洞口齐平。为防止结块影响水分下渗,需将监测仪周围3CM以外多余的泥浆清除。

       待泥浆恢复正常状态后,将管式土壤墒情监测仪的顶盖拔掉,长按设备按钮,当其发出“滴”声后设备开机,随即就可开始正常运行工作。

       为确保管式土壤墒情监测仪长期稳定监测,避免外在因素对其造成影响,如若安装在低洼的地方,容易出现雨水倒灌进设备内部,从而引起设备短路或线路故障。所以,我们要需选择在地势相对较高且平坦的位置安装监测仪,以确保监测数据的精准度。

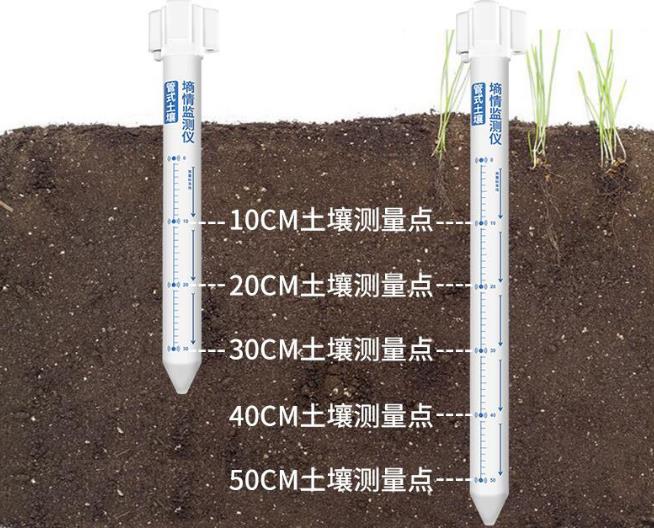

     我司自主研发的管式土壤墒情监测仪以介电常数原理为基础,采用TDR测量方式和分层设点的监测结构,每个10cm配置一个温湿度测点,通过设备内部发射的近1G赫兹的高频探测波,实时监测各层土壤的温度和含水量情况,默认为最低3层或最高5层,但同时支持定做更多层的管式土壤墒情监测仪。

产品特点:

       (1)管式土壤墒情监测仪的外壳采用PVC塑料管制作,能够保护传感器的电极并不与土壤直接接触;

       (2)监测时,即可有效避免电力对土壤及土壤中的植物的干扰,也使探测波不受土壤盐离子和化肥、农药、灌溉等农业活动的影响,实现有效感知土壤的真实状态,确保数据精准。

供电方式:

       管式土壤墒情监测仪采用内置电池供电方式,电池充满电后能供户外工作一周,如果长期使用建议配置10W的太阳能充电板给内置电池持续供电,这样能够避免长期户外工作出现电池无电的情况。
