LoRaWAN智能网关方案

发布日期:2022-10-27

LoRaWAN网关遵守LoRaWAN国际通信标准,支持上行8个通道并发,433/470/ 868/915/923多频段可选,允许接入各类LoRaWAN应用节点。LoRaWAN网关支持有线、无线的云化核心网对接,无线可支持全网通4G/3G/2G,有线支持以太网对接。默认配置 GPS模块,可提供高精度时钟同步,也可提供地理位置与海拔高度信息,便于用户结合LBS应用进行网络优化。 支持检测节点信号强度,提供网关温度、供电电压等监控数据。
LoRaWAN网关可通过Wi-Fi热点现场登录WEB界面进行配置管理,支持市电、太阳能和PoE供电,抱杆、挂墙等多种部署模式,符合IP67防护等级,满足-40~+85℃宽温,抗室外恶劣环境。 

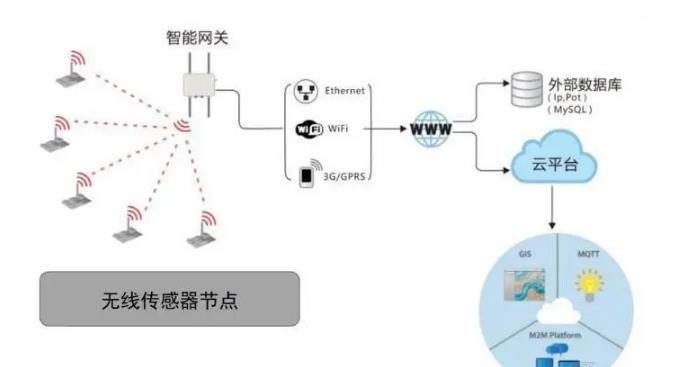

LoRaWAN网络架构是一个典型的星形拓扑结构,在这个网络架构中,LoRa网关是一个透明的中继,连接终端设备和服务器。网关与服务器通过标准IP连接,而终端设备采用单跳与一个或多个网关通信,所有的节点均是双向通信。

Lora技术架构

  LoRa网关和模块间以星形网方式组网,而LoRa模块间理论上可以点对点轮询的方式组网,但是点对点轮询效率要远远低于星形网。网关可以实现多通道并行接收,同时处理多路信号,这大大增加了网络容量。采用Lora也可以实现测距和定位。LPWAN的电池使用寿命较长,对于那些需要发送少量数据的传感器和应用而言是真正做到了低功耗。

  Lora定位和测距

  LoRa测量距离是根据传输信号的空中传输时间而不是接收信号强度RSSI值,定位则可根据多点(网关)对一点(终端)的空中传输时间差的测量。其定位精度可达5m。

  LoRa的频段选择

  按理论来说,可以使用150 MHz 到 1 GHz频段中的任何频率。但是Semtech的LoRa芯片并不是所有的sub-GHz的频段都可以使用,在常用频段(如433MHz,470MHz~510MHz,780MHz以及欧美常用的868MHz和915MHz都属于常用频段)以外的一些频率并不能很好的支持。

LoRaWAN智能网关方案
