风管温度传感器怎么安装在管道上

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

发布日期:2023-04-20
传感器可谓是BAS 系统的“眼睛”,它的工作状况如何,直接影响着BAS 系统对被控对象的控制效果。据统计,传感器故障占系统故障的60%以上,可见传感器在系统中的地位。

一般传感器对安装位置和方法都有一定的要求,设计和安装时如果不予以重视,则会产生传感器无法正常工作,系统无法调通或者传感器正常工作,但没有正确反映被控区域的参数的影响。下面重点介绍一下在BAS 系统中常用的传感器的安装方法和要点。

BAS 系统传感器可按其安装位置分为风管类传感器和水管类传感器两大类。

一.风管类传感器

主要包括:风管型温、湿度传感器、室内温度传感器、风管压力传感器、压差开关、防冻开关、空气质量传感器等,以上传感器中安装在风管上的应在风管保温完成之后进行安装,并应避开蒸汽放空口及出风口处。

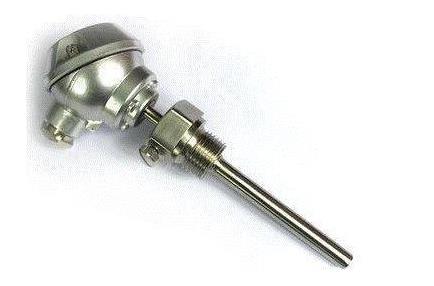

风管型温湿度传感器可以说是为了测量中烟空调风道,烟气管道而生的,并且在*空调的温湿度控制系统中很常见,是智能楼宇中不能或缺的一部分,可风管型温湿度传感器在安装在哪里比较合适呢,九纯健科技为大家总结了一下几点分享给大家。

安装的位置

1:  用于风道及管道温度测量时长度的选择应该是管道直径的3/5为宜。
2.     测量范围的选择依据被测量在测量上限的2/3处左右进行选择。
3.     探头直立或迎着液体(气体)方向安装, 端点位于管道中部。
4.     新回风温湿度传感器必须在阀前安装。测送风湿度时送风湿度传感器在尽量远离出风口的地方安装。
5.     在选择传感器输出形式时,对于现场有变频设备干扰信号强的场所,适合选择电流型的传感器;DDC控制箱到传感器的距离比较远时也适合选择电流型的。
6.   传感器接线口必须向下(即为下进线方式)。

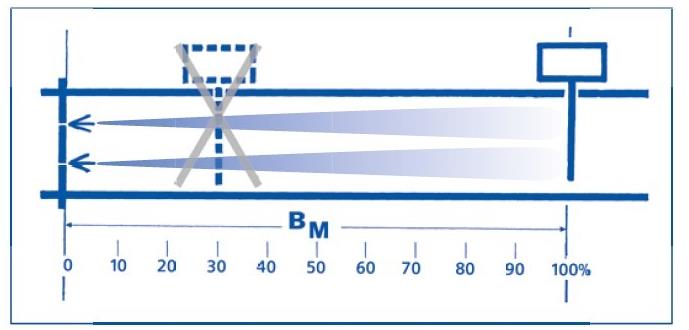

风管型温湿度传感器应安装在风管的直管段,如不能安装在直管段,则应避开风管内通风死角的位置安装。

1.温度、湿度传感器

(1)风管型温、湿度传感器应安装在风管风速平稳的直管段,如不能安装在直管段,则应避开风管内通风死角的位置安装;

(2)室内外温、湿度传感器应尽可能远离窗、门和出风口和阳光直射的位置;应远离受其它辐射热影响和有高振动或电磁场干扰的区域;

(3) 室内外温、湿度传感器并列安装时,距地高度应一致,高度差不应大于1mm,同一区域内高度差不大于5mm;

(4)室外温、湿度传感器不应安装在环境潮湿的位置;

(5)温度、湿度传感器应安装在便于调试、维修的地方。

2.压力传感器

(1)应安装在气流流束稳定和管道的上半部位置;应在风管的直管段,如不能安装在直管段,则应避开风管内通风死角的位置;

(2) 应安装在温、湿度传感器的上游侧;高压风管其压力传感器应装在送风口,低压风管其压力传感器应装在回风口。

3.风压压差开关

(1)安装位置离地高度不应小于0.5m;

(2)压差开关引出管的安装不应影响空调器本体的密封性;线路应通过软管与压差开关连接;

(3)应避开蒸汽放空口安装;

(4)空气压差开关内的薄膜应处于垂直平面位置。

4.防冻开关

(1)防冻开关的毛细管必须安装在加热盘管的下游(冷却盘管的上游);

(2)毛细管应以5cm 的距离对角弯曲地经过热交换器,并且要均匀布满整个区域;

(3)为达到测试目的,建议直接在风管进口外边的底座下伸出约20cm 的弯管;

(4)为防止毛细管的损坏,应该在穿过金属墙的地方使用金属扣眼或类似的东西对其进行保护。

(5)毛细管的最小弯曲半径应20mm。

5.空气速度传感器

(1) 空气速度传感器应安装在风管的直管段,如不能安装在直管段,则应避开风管内通风死角的位置。

6.空气质量(CO,CO 2 )传感器

(1) 空气质量传感器应安装在回风通道内,并应安装在直管段,如不能安装在直管段,则应避开风管内通风死角的位置;

(2) 探测气体比重轻的空气质量传感器应安装在风管或房间的上部,探测气体比重重的空气质量传感器应安装在风管或房间的下部。

二.水管类传感器

主要包括:水管温度传感器、压力(差)传感器、蒸汽压力传感器、水流开关、水管流量计等。以上传感器的安装应在工艺管道预制和安装的同时进行,开孔和焊接工作必须在工艺管道的防腐、试验前进行。
